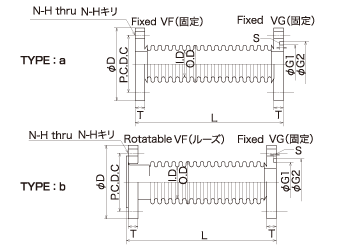

| Type:a | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Product code(型号） | I.D | O.D | φD | T | C | NｰH | G1 | G2 | S | L |
| JIS20A-FX500 |
21.5
|
29.5
|
80
|
8
|
60
|
4-10
|
34
|
44
|
3
|
500
|
| JIS20A-FX1000 |
1000
|
|||||||||
| JIS25A-FX500 |
27.0
|
36.0
|
90
|
8
|
70
|
4-10
|
40
|
50
|
3
|
500
|
| JIS25A-FX1000 |
1000
|
|||||||||
| JIS40A-FX500 |
41.5
|
54.0
|
105
|
10
|
85
|
4-10
|
55
|
65
|
3
|
500
|
| JIS40A-FX1000 |
1000
|
|||||||||
| JIS50A-FX500 |
50.5
|
65.0
|
120
|
10
|
100
|
4-10
|
70
|
80
|
3
|
500
|
| JIS50A-FX1000 |
1000
|
|||||||||
| Type:b | ||||||||||
| Product code(型号） | I.D | O.D | φD | T | C | NｰH | G1 | G2 | S | L |
| JIS65A-FX500 |
65.0
|
82.0
|
145
|
10
|
120
|
4-12
|
85
|
95
|
3
|
500
|
| JIS65A-FX1000 |
1000
|
|||||||||
| JIS80A-FX500 |
77.5
|
88.0
|
160
|
12
|
135
|
4-12
|
100
|
110
|
3
|
500
|
| JIS80A-FX1000 |
1000
|
|||||||||
| JIS100A-FX500 |
102.0
|
127.0
|
185
|
12
|
160
|
8-12
|
120
|
130
|
3
|
500
|
| JIS100A-FX1000 |
1000
|
|||||||||
| JIS125A-FX500 |
127.0
|
152.0
|
210
|
12
|
185
|
8-12
|
150
|
160
|
3
|
500
|
| JIS125A-FX1000 |
1000
|
|||||||||
特殊具体尺寸请至电。
其他标准尺寸,请来电
超高的焊接工艺，
品质一流，价格合理，货期及时。
由于我们必须努力支持改进,本公司保留以上数据更改的权利,
不同材质请说明。
Also available to order.
・Extra lengths above
・Loose type
・With blade type
